YDF诱导风机

  • 特点:设计简单、灵活、节省空间、安装方便、高效节能、维护方便、质量高、新型喷嘴、方向手调。 用途:广泛应用于地下停车场、体育馆、展览馆、室内游泳馆、机场大厅、各类仓
  • 咨询热线:4006881350
  • 产品详情

  • 联系我们

特点:设计简单、灵活、节省空间、安装方便、高效节能、维护方便、质量高、新型喷嘴、方向手调。
用途:广泛应用于地下停车场、体育馆、展览馆、室内游泳馆、机场大厅、各类仓库、超市及大型工业企业。
规格:含YDF-A型及YDF-B型
风机直径:Φ250~280mm,
风量:YDF-A型3600~6000m³/h,
           YDF-B型630~850m³/h
工作温度:-20~+40℃,
湿 度:小于 90%,
介质条件:空气(含尘量不超过 100mg/m3),
工作电源: A 型:三相、380V/50Hz。
                 B 型:单相、220V/50Hz。

YDF诱导风机

YDF诱导风机通风系统布置主要原则(以地下停车场为例):
1.以每个防火区为一个诱导通风系统进行设计考量。
2.设置主流场:为设置出稳定的活塞式空间,将低射车库的车道座位布置诱导通风系统的主流场。
3.设置辅流场:在车位上布置诱导通风风机与主流风机形成一定夹角以形成辅助流场。
4.防止气流短路:由于地下车库中送回风束井的布置需综合考虑,所以有时送、排风口相距很近,这时就需要利用喷嘴来虚拟分割,设置流程,防止短路。
5.综合考虑车位的设置,综合考虑车位的分布和车尾(污染排出处)的方向来布置诱导风机,使新鲜空气主流位于主干道上。

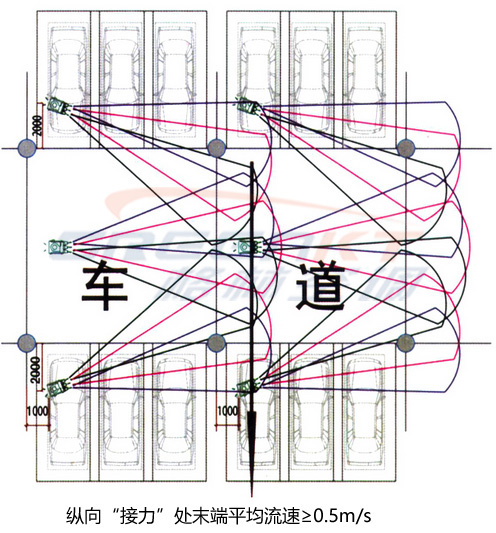

6.“接力”方式传递诱导“气墙”:每台诱导风机纵向间距可按末端风速不小于0.5m/s考虑,即10米为一“接力”段,同时兼顾结构柱跨度。

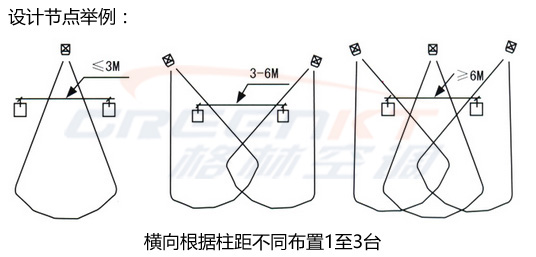

7.横向根据柱距不同布置1至3台。
靖江格林空调
诱导风机
        诱导通风是根据动量守恒原理,采用超薄型送风机及具有一定紊流系数的喷嘴于一体的形式,由喷嘴射出定向高速气流,带动周围静止空气形成满足一定风速要求的具有一定有效射程和覆盖宽度的“气墙”,从而诱导室外新鲜空气或经过处理的空气在无传统风管的条件下,按照一定的方向组织流场并将废气送达人们所期待的区域。
        诱导通风系统通常由送风风机、数台诱导通风风机和排风风机组成,是目前国内用以替代传统风管通风系统的新的通风方式,逐渐得到了广大设计部门和使用业主的好评,已成为现代建筑地下停车场流行的通风系统,它具有以下明显的特点:
◇ 贯流式换气通风效率可较传统通风方式提高一倍。
◇ 排风排烟分开可使设备层压缩,每层开挖量节省150-200mm.
◇ 控制部分利用“先稀释后排放”的控制策略,使用成本大幅度下降。
◇ 送排风设备风压降低,使用噪声大幅下降。

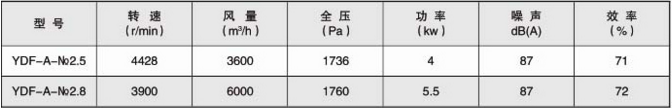

YDF 型管道式诱导风机性能参数表
YDF-A-No2.5 表示直径为250mm管道式诱导风机。
YDF-A-No2.8 表示直径为280mm管道式诱导风机。
YDF诱导风机

YDF型多风式诱导风机性能参数表
YDF-B-No2.5 表示直径为250mm多风式诱导风机。
YDF-B-No3 表示直径为300mm多风式诱导风机。

管道式YDF诱导风机


YDF 型诱导风机外形及安装尺寸

靖江格林空调
