你家的风机盘管装对了吗?风机盘管的安装方式有哪些?

        风机盘管的主要安装方式：吊顶内向下送风方式、吊顶内水平送风方式、安装在走廊内向室内送风、立式明装送风方式



        工程实践中，可以根据冷负荷、冷媒进出口温度、空调房间内安装一台或多台，选择送风方式。



        吊顶内向下送风：适用于室内设有吊顶、面积较大、进深较长的空调房间。安装方法是在风机盘管的出风口处连接一段风管（即风机盘管连接风管），从风管下部接出送风口，回风可采用风机盘管本身带有的回风静压箱进入风机进口（或者直接在吊顶上开回风口自然进入吊顶内再被风机吸入口吸进）。风机盘管连接风管不宜过长，长度一般不超过4.5m，为了克服风管和送风口的阻力亦采用高静压卧式暗装风机盘管。为减少出风口处的噪声，可在风管上安装柔性接头。吊顶内向下送风方式冬季使用时，人可感到头顶有吹风感，产生头热脚冷的不适感，因此，风速宜控制在0.2m/s以内。夏季因冷空气向下流动，使人感到舒适凉爽，风速可以略大。




        吊顶内水平送风：多用于吊顶标高变化多的房间，利用室内吊顶的标高差，在吊顶叠级立面上设出风口，向室内水平方向送风。风机盘管安装在标高较低的吊顶内，无需连接风管，阻力损失小，气流射程长，空调效果较为满意，人体活动空间内无吹风感。



        安装在走廊内向室内送风：是将风机盘管安装在走廊吊顶内，直接向空调房间送风。多用于室内无吊顶，走廊较大，吊顶净空较高的建筑物。回风依靠房门的开启、走廊与楼梯间相通，以及在墙体下部设回风口的方式。该方式安装简单，节省投资，但是一般循环不好，其空气相互影响，灰尘较多，常用于对空调参数要求不高的场所。因卫生条件较差，新建工程很少采用该种送风方法。



        立式明装：适用于无吊顶的空调房间，多安装在外墙窗下，类似采暖系统中的散热器，可直接放置在地面上。出风口可分为向上送风和斜上送风方式两种。立式明装风机盘管设有可拆卸面板，便于维修、检查。

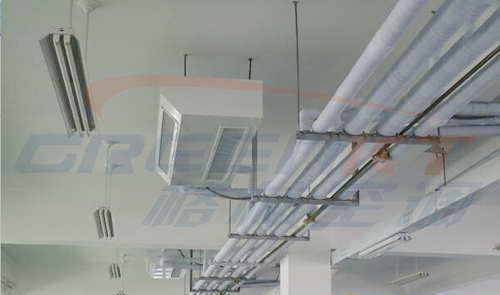

        风机盘管多采用吊装，安装高度和位置应依据图纸和吊顶的高度确定，同时应考虑连接进出水管的标高和凝结水管的坡度。吊装时，应保持风机盘管的水平度，采用直径8—10mm的圆钢吊杆固定在顶棚上，多采用膨胀螺栓固定，四根吊杆应调整垂直地面并相互平行，使其受力均匀。风机盘管安装时注意进出水方向，为了便于管道安装，风机盘管分为左进（出）水和右进（出）水两种类型可供选择。风机盘管的进出水口均在一侧布置，进出口顺序为下进上出，安装时不得错接。风机盘管在吊顶内安装时，为了便于安装电机电源线，应确保其距墙面15cm以上。



        风机盘管进出水管处采用柔性连接方式，柔性接头有橡胶或金属波纹等类型，主要作用是降低风机盘管在运转时的振动，也可以起到一定缓冲管道受力的作用。风机盘管进出水管水平管段不宜过长，同时应考虑设2‰～3‰的坡度。当风机盘管的进出水管标高比冷冻水主干管标高高时，连接风机盘管的水平支管安装时，进水管应逆坡安装，出水管应顺坡安装，管道内的空气从风机盘管的手动放风阀排出；当供回水主干管标高高于风机盘管进出水口标高时，在供回水主干管上可安装自动排气阀排出空气，水平支管安装时，进水管顺坡，出水管逆坡安装。
